一、技术概述

聚氨酯喷涂施工是一种将硬质聚氨酯泡沫塑料直接喷涂于基材表面的施工技术，具有保温、防水、隔音、防腐等多重功能。该技术应用于建筑外墙、屋面、冷库、储罐、管道等工程的保温防水领域。

聚氨酯喷涂施工采用高压无气喷涂设备，将异氰酸酯（A 组分）与组合聚醚（B 组分）按比例混合后，通过喷枪雾化喷涂于基面，现场发泡成型，形成连续无缝的保温防水层。

二、产品特点与优势

2.1 主要特点

• 连续无缝：现场发泡成型，无接缝，杜绝冷热桥

• 粘结力强：与混凝土、金属、木材等基面粘结牢固

• 轻质高强：密度 35-55kg/m³，抗压强度≥150kPa

• 导热系数低：≤0.024 W/(m·K)，保温性能优异

• 防水性能好：闭孔率≥90%，吸水率≤3%

• 施工快捷：机械化喷涂，效率高，工期短

2.2 保温防水一体化优势

对比项目	传统做法	喷涂一体化	优势说明
施工工序	保温层 + 防水层（2 道工序）	一次成型（1 道工序）	工序简化，工期缩短 50%
接缝处理	多层材料，接缝多	连续无缝	杜绝渗漏隐患
材料成本	保温材料 + 防水材料	单一材料	综合成本降低 20-30%
使用寿命	10-15 年	25 年以上	耐老化性能优异

三、施工准备

3.1 基层处理

基层质量直接影响喷涂效果和粘结强度，需满足以下要求：

• 平整度：表面平整，用 2m 靠尺检查，空隙≤5mm

• 强度：混凝土基层强度≥C20，砂浆基层强度≥M10

• 含水率：基层含水率≤8%（可用塑料薄膜法检测）

• 清洁度：无油污、浮灰、脱模剂等影响粘结的物质

• 阴阳角：做成圆弧角（R≥50mm）或 45°斜角

3.2 环境条件

环境因素	施工要求	原因说明
环境温度	10℃~35℃	温度过低反应慢，过高固化快影响流平
相对湿度	≤85%	湿度过高易产生气泡
风力	≤3 级	风力过大影响喷涂精度和材料损耗
雨天	禁止施工	雨水影响发泡效果和粘结强度

3.3 材料准备

• A 组分（异氰酸酯）：检查生产日期，确保在保质期内

• B 组分（组合聚醚）：使用前搅拌均匀，静置消泡

• 配比：A:B=1:1（重量比），根据环境温度微调

• 材料用量：理论用量 1.2kg/m²·cm（考虑损耗系数 1.1-1.2）

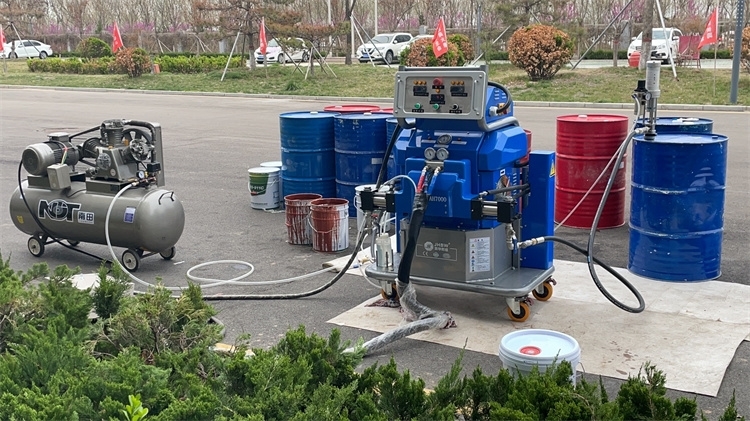

3.4 设备检查

• 检查喷涂机电源、气源连接是否正常

• 检查加热系统，确保物料温度达到 40-50℃

• 检查喷枪、管路是否畅通，无堵塞泄漏

• 试喷调整，确保雾化效果良好

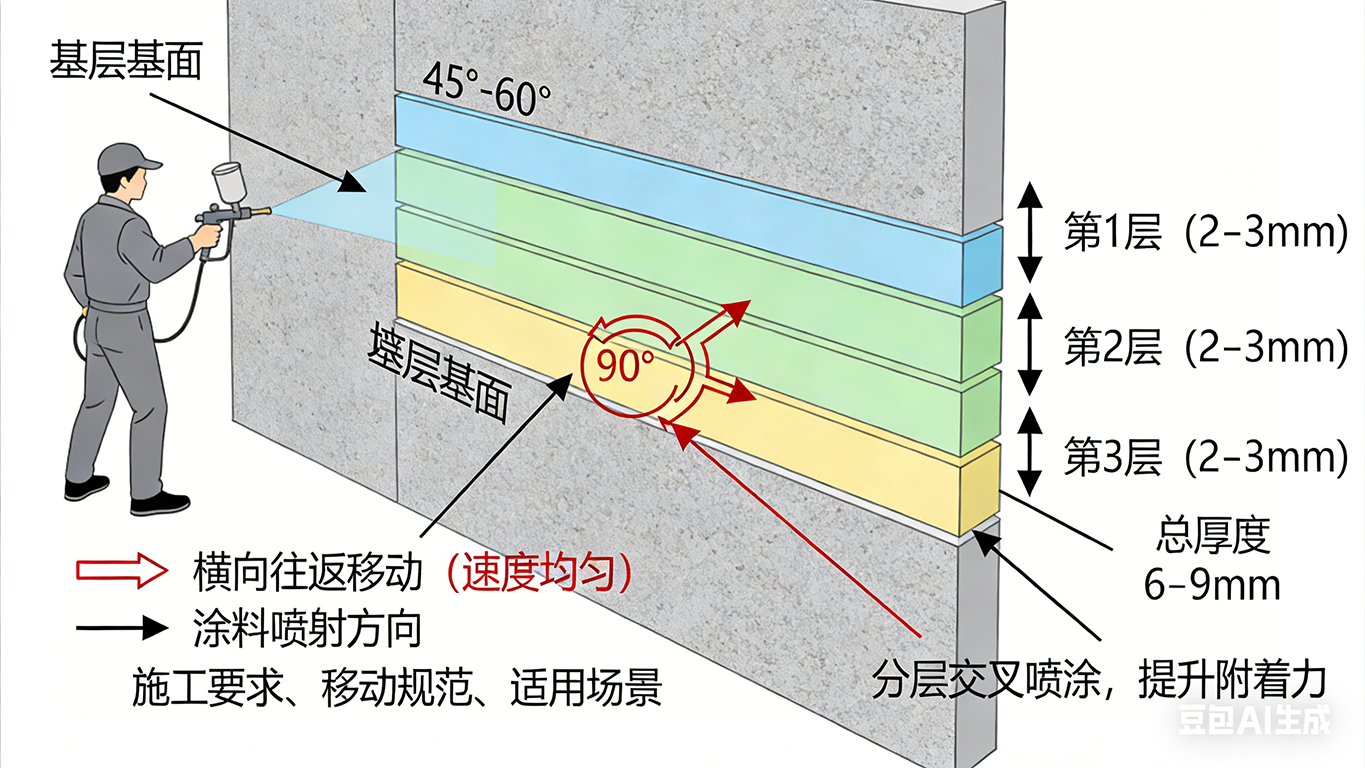

四、施工工艺流程

五、技术参数

检测项目	技术指标	测试标准
密度	35-55 kg/m³	GB/T 6343
导热系数（25℃）	≤0.024 W/(m·K)	GB/T 10294
抗压强度	≥150 kPa	GB/T 8813
吸水率	≤3%	GB/T 8810
闭孔率	≥90%	GB/T 10799
燃烧性能	B1 级（氧指数≥26%）	GB 8624
尺寸稳定性（70℃,48h）	≤3%	GB/T 8811
粘结强度	≥0.10 MPa	JGJ 144

六、质量验收标准

6.1 主控项目

• 材料品种、规格、性能须符合设计要求和现行标准

• 保温层厚度须符合设计要求，负偏差≤5%

• 保温层与基层须粘结牢固，无脱层、空鼓

6.2 一般项目

• 表面平整，用 2m 靠尺检查，空隙≤5mm

• 无明显接茬、流坠、气泡等问题

• 阴阳角顺直，分格缝平直

• 颜色均匀一致

6.3 验收文件

• 材料出厂合格证、检测报告

• 隐蔽工程验收记录

• 施工记录（含厚度检测记录）

• 质量检验评定表

七、常见问题与处理

问题现象	可能原因	处理措施
泡沫发酥、发脆	配比不当、温度过高	调整配比，降低物料温度
泡沫收缩	固化过快、基层温度高	调整配方，避开高温时段施工
粘结不牢	基层含水率高、有油污	处理基层，确保干燥清洁
表面有孔洞	湿度过大、喷涂过厚	控制环境湿度，分层喷涂
厚度不均	喷枪移动速度不均	加强操作培训，均匀移动

八、施工注意事项

九、应用领域

• 建筑外墙：框架结构、钢结构外墙保温

• 屋面工程：平屋面、坡屋面保温防水

• 冷库工程：冷库墙体、屋面、地面保冷

• 工业设备：储罐、管道、反应釜保温

• 其他工程：地下室、隧 道、桥梁防腐保温

十、公司简介与联系方式
