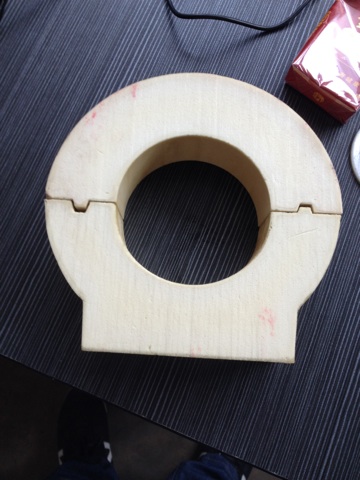

聚氨酯管托保冷厚度计算详解
一、技术概述
聚氨酯管托作为低温管道系统中的关键保冷组件，其厚度计算直接关系到管道的保冷效果、能耗控制和稳定运行。在液化天然气（LNG）、石油化工、冷库制冷等低温工况下，合理的保冷厚度设计能够有效预防管道外表面结露、减少冷量损失、避免能源浪费。
本文详细介绍聚氨酯管托保冷厚度的计算方法、影响因素及工程应用要点，为设计人员和施工人员提供技术参考。
二、保冷厚度计算原理
2.1 基本计算公式
聚氨酯管托保冷厚度计算基于传热学基本原理，主要考虑以下因素：管道内介质温度、环境温度、材料导热系数、允许表面温度等。
δ = (D₀/2) × [(λ/α) × (tₛ - tₐ)/(t₀ - tₛ) - 1]
其中：
δ — 保冷层厚度（mm）
D₀ — 管道外径（mm）
λ — 聚氨酯材料导热系数（W/(m·K)）
α — 外表面换热系数（W/(m²·K)），一般取 8~12
tₛ — 保冷层外表面温度（℃），应高于环境温度
tₐ — 环境温度（℃）
t₀ — 管道内介质温度（℃）
2.2 简化计算法（工程常用）
在实际工程中，为方便计算，常采用简化查表法或经验公式：
δ = K × (tₐ - t₀) × ln(D₀/Dᵢ)
其中：
K — 综合修正系数（一般取 0.8~1.2）
Dᵢ — 管道内径（mm）
三、影响保冷厚度的关键因素
3.1 介质温度
介质温度越低，所需保冷厚度越大。常见低温工况分类：
| 温度范围 | 工况分类 | 典型应用 |
|---|---|---|
| 0℃ ~ -20℃ | 低温保冷 | 冷冻水系统、空调冷媒 |
| -20℃ ~ -60℃ | 中低温保冷 | 冷库制冷、化工低温工艺 |
| -60℃ ~ -162℃ | 深冷保冷 | LNG 液化天然气、液氮系统 |
3.2 环境条件
环境温度和湿度直接影响保冷厚度选择：
高温高湿环境：夏季室外工况，需增加保冷厚度预防结露
室内空调环境：温湿度可控，可适当减少厚度
地下管廊：环境温度相对稳定，按设计温度计算

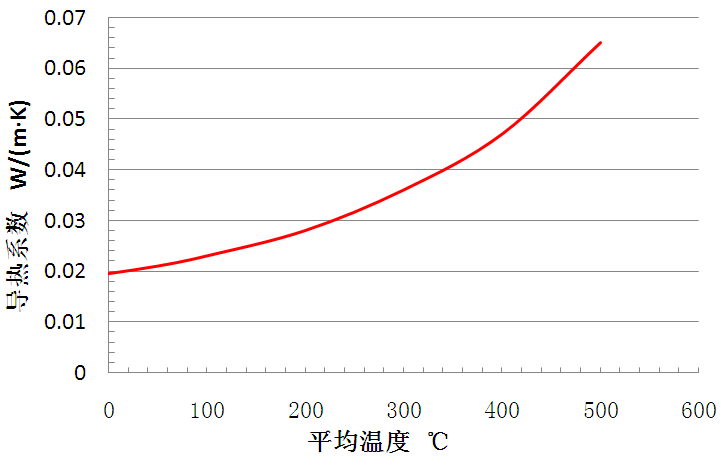

3.3 材料导热系数
聚氨酯材料的导热系数随温度变化，低温下导热系数降低，保冷性能更优：
| 材料类型 | 平均温度 25℃ | 平均温度 0℃ | 平均温度 -20℃ |
|---|---|---|---|
| 普通聚氨酯 | ≤0.024 W/(m·K) | ≤0.020 W/(m·K) | ≤0.018 W/(m·K) |
| B1 级阻燃聚氨酯 | ≤0.026 W/(m·K) | ≤0.022 W/(m·K) | ≤0.020 W/(m·K) |
四、保冷厚度值（查表法）
根据工程经验，以下为常见工况下的聚氨酯管托保冷厚度值：
| 介质温度 | 环境温度 | 管道外径（mm） | |||
|---|---|---|---|---|---|
| ≤50 | 50~100 | 100~200 | ≥200 | ||
| -10℃ | 30℃ | 25mm | 30mm | 35mm | 40mm |
| 35℃ | 30mm | 35mm | 40mm | 45mm | |
| -30℃ | 30℃ | 40mm | 45mm | 50mm | 55mm |
| 35℃ | 45mm | 50mm | 55mm | 60mm | |
| -60℃ | 30℃ | 60mm | 65mm | 70mm | 75mm |
| 35℃ | 65mm | 70mm | 75mm | 80mm | |
五、防结露验算
保冷设计的要求是预防外表面结露结霜，需进行温度验算：
5.1 温度计算
t_d = tₐ - (100 - RH)/5
其中：
t_d — 温度（℃）
tₐ — 环境温度（℃）
RH — 相对湿度（%）
5.2 表面温度验算
保冷层外表面温度应满足：
如表面温度低于外温度，需增加保冷厚度或采取防潮措施。
六、工程应用要点
6.1 管托选型原则
按介质温度选型：低温工况选择高密度聚氨酯（≥45kg/m³）
按管道规格选型：管托内径与管道外径匹配，间隙≤3mm
按荷载选型：考虑管道重量、介质重量、外部荷载
按环境选型：室外工况选择耐候型，室内可选标准型
6.2 安装施工要点
管托与管道之间应紧密贴合，不得有空隙
多层保冷时，层间缝隙应错开≥100mm
管托两端应做密封处理，预防湿气侵入
室外安装时，外层应加设防护罩或防水层
低温管道宜采用双层管托结构，内层保冷、外层防护
6.3 质量检验标准
| 检验项目 | 检验方法 | 合格标准 |
|---|---|---|
| 外观质量 | 目测 | 表面平整、无裂纹、无缺角 |
| 密度 | 称重法 | ≥40kg/m³（标准型）/≥45kg/m³（高密度） |
| 导热系数 | 热流计法 | ≤0.024 W/(m·K)（25℃） |
| 尺寸偏差 | 卡尺测量 | 长度±2mm，厚度±1mm |
| 阻燃性能 | 氧指数测试 | B1 级：氧指数≥26% |
七、常见问题与处理

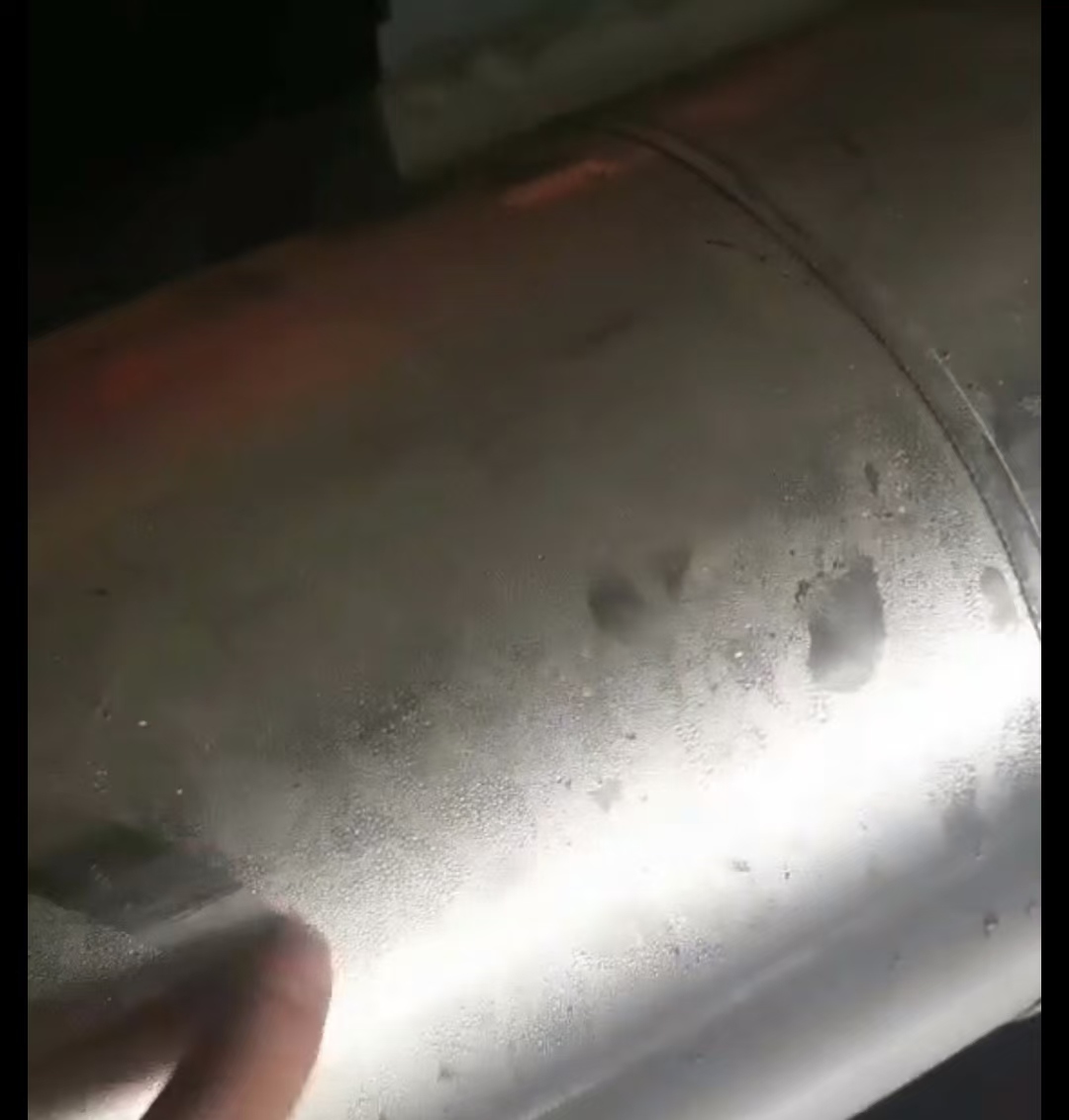

7.1 管托表面结露
原因分析：
保冷厚度不足
环境湿度过高
管托与管道之间存在空隙
防潮层破损
处理措施：增加保冷厚度、修复防潮层、管托与管道间存在的空隙要用玛蹄脂填实。
7.2 管托变形开裂
原因分析：
荷载超限
温度应力过大
材料质量不合格
处理措施：更换高密度管托、增加支撑点、检查材料质量
7.3 保冷效果下降
原因分析：
材料吸水受潮
安装缝隙过大
使用年限过长老化
处理措施：更换管托、重新做防潮处理
八、选型指南
根据工程需求选择合适的聚氨酯管托产品：
| 产品类型 | 适用温度 | 密度 | 典型应用 |
|---|---|---|---|
| 标准型聚氨酯管托 | -20℃~80℃ | 40-45kg/m³ | 空调冷媒、冷冻水系统 |
| 高密度聚氨酯管托 | -60℃~100℃ | 45-55kg/m³ | 冷库制冷、化工低温管道 |
| B1 级阻燃管托 | -40℃~80℃ | 40-50kg/m³ | 公共建筑、人员密集场所 |
| 深冷型管托 | -162℃~50℃ | 50-60kg/m³ | LNG 液化天然气、液氮系统 |
