导热系数是评价保温材料性能核心的指标，也是采购人员和技术人员常问的问题之一。导热系数越低，保温性能越好，这是基本常识。但导热系数具体是多少、受什么因素影响、不同材料之间如何对比，很多人还比较模糊。本文把橡塑保温板导热系数的概念、数据对比和影响因素说清楚，方便在实际工程中做出更准确的判断。

一、什么是导热系数

导热系数（Thermal Conductivity）是材料传递热量的能力，用符号λ表示，单位是W/(m·K)，即"瓦每米开尔文"。通俗理解：1平方米、1米厚的材料，两侧温差为1开尔文（1摄氏度）时，每秒通过的热量（瓦）。

对于保温材料来说，导热系数越低，意味着阻止热量传递的能力越强，保温效果越好。

二、橡塑保温板导热系数实测数据

正规厂家生产的橡塑保温板，导热系数通常在以下范围内：

国标GB/T 17794规定，橡塑保温材料的导热系数测试基准温度为0℃，优质产品的标称值通常为0.034W/(m·K)或更低。在看检测报告时，注意确认测试温度和测试方法（GB/T 10294或GB/T 10295）。

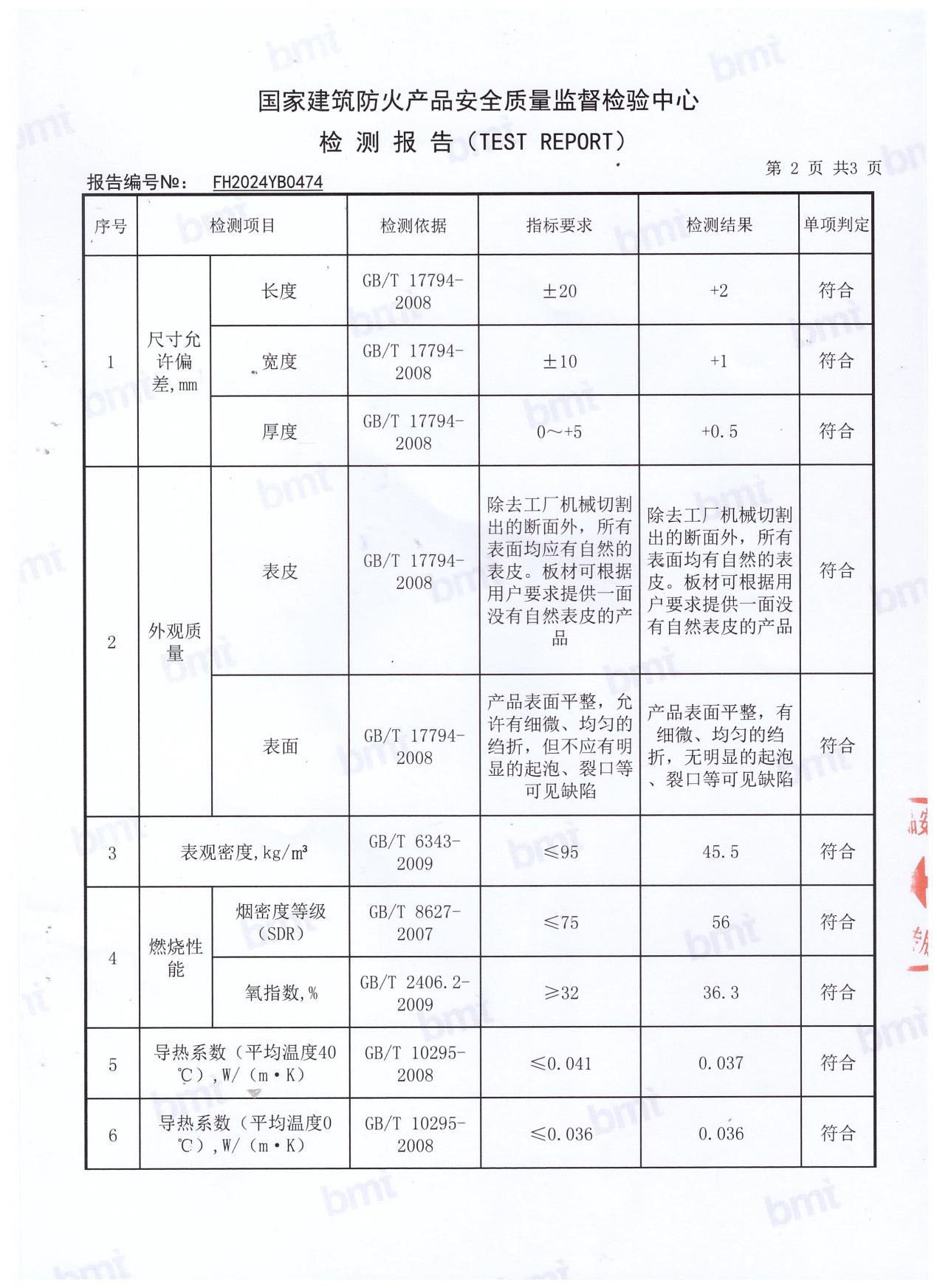

图1：橡塑保温板检测报告导热系数指标页（示意）

三、与其他保温材料的横向对比

从数据来看，橡塑保温板的导热系数在常用保温材料中处于中等偏优水平，完全能够满足建筑和一般工业管道的保温需求。

四、影响橡塑保温板导热系数的因素

1. 温度的影响

导热系数随温度升高而增大。这是因为温度升高，材料内部的分子运动加剧，热量传递加快。因此，同一种材料在高温工况下的保温效果会比低温工况下差一些。

2. 密度（容重）的影响

橡塑板的密度通常在40-80kg/m³之间。密度过低，气孔过大，热量容易通过气体传导；密度过高，固相比例增加，材料本身的热传导增加。存在一个较优密度区间（约50-65kg/m³），使导热系数较低。

3. 闭孔率的影响

闭孔率越高，气孔越独立、封闭，空气被困在孔内形成静止空气层，导热系数就越低。优质橡塑保温板闭孔率可达95%以上，是其保温性能优异的重要原因。

4. 吸水率的影响

如果保温材料吸水，水分会渗入气孔，而水的导热系数（约0.6W/(m·K)）远高于空气（约0.025W/(m·K)），会大幅降低保温效果。橡塑保温板吸水率极低（真空法测试通常低于3%），是其长期保温性能稳定的重要保障。

5. 老化与压缩的影响

长期受紫外线辐射、高温或外力压缩，橡塑板内部结构会逐渐老化，闭孔结构可能出现塌陷，导致导热系数上升。因此室外使用建议加装护壳，长期承压部位要选用加厚或高密度产品。

五、选购时的注意事项

• 向厂家索要国家认可检测机构出具的导热系数检测报告，不要轻信厂家自行标注的数值。

• 确认检测报告上的测试温度是否与实际使用工况一致。

• 注意区分初始导热系数和老化后导热系数，两者差异反映了材料的长期稳定性。

• 同等导热系数下，选择闭孔率高、吸水率低的产品，保温效果更持久。
