一、产品概述
预制直埋保温管是一种工厂预制的复合管道产品，由工作钢管、聚氨酯保温层和高密度聚乙烯外护管三层结构组成。该产品采用"管中管"生产工艺，一次性完成保温层发泡和外护管包覆，具有保温性能优异、防水防腐、施工便捷等特点，应用于城镇供热、集中供冷、石油化工等管道工程。
二、产品结构与技术参数

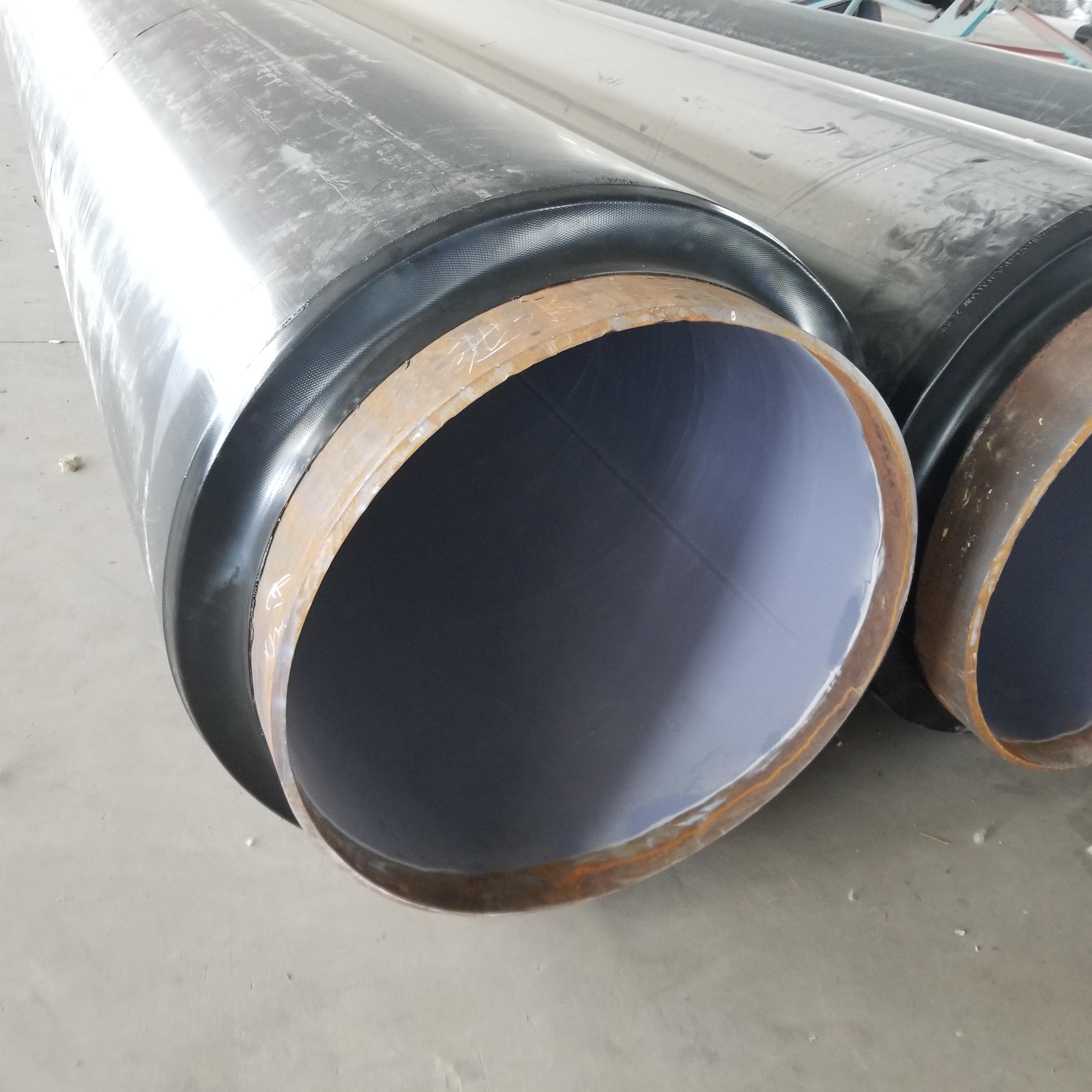

2.1 三层结构说明
| 结构层 | 材料 | 厚度/密度 | 功能作用 |
|---|---|---|---|
| 工作钢管 | Q235B、20#无缝钢管 | 按压力等级确定 | 输送介质、承受压力 |
| 保温层 | 硬质聚氨酯泡沫塑料 | 密度≥60kg/m³ | 保温隔热、减少热损失 |
| 外护管 | 高密度聚乙烯（HDPE） | 3-14mm | 防水、防腐、抗压 |
2.2 主要技术参数
| 检测项目 | 技术指标 | 测试标准 |
|---|---|---|
| 保温层密度 | ≥60 kg/m³ | GB/T 6343 |
| 导热系数（50℃） | ≤0.033 W/(m·K) | GB/T 10294 |
| 径向压缩强度 | ≥0.3 MPa | GB/T 8813 |
| 吸水率 | ≤10% | GB/T 8810 |
| 外护管拉伸强度 | ≥19 MPa | GB/T 8804 |
| 外护管断裂伸长率 | ≥350% | GB/T 8804 |
| 纵向回缩率 | ≤3% | GB/T 6671 |
| 外护管密度 | ≥940 kg/m³ | GB/T 1842 |
三、规格型号表
3.1 常用规格型号（DN25-DN250）
| 公称直径 | 工作钢管外径 | 工作钢管壁厚 | 保温层厚度 | 外护管外径 | 外护管壁厚 |
|---|---|---|---|---|---|
| DN25 | Φ34mm | 3.0mm | 31mm | Φ100mm | 2.0mm |
| DN32 | Φ43mm | 3.0mm | 31.5mm | Φ110mm | 2.0mm |
| DN40 | Φ48mm | 3.0mm | 29mm | Φ110mm | 2.0mm |
| DN50 | Φ60mm | 3.5mm | 31.5mm | Φ125mm | 2.5mm |
| DN65 | Φ76mm | 3.5mm | 30mm | Φ142mm | 3.0mm |
| DN80 | Φ89mm | 4.0mm | 32.5mm | Φ160mm | 3.0mm |
| DN100 | Φ108mm | 4.0mm | 42.8mm | Φ200mm | 3.2mm |
| DN125 | Φ133mm | 4.0mm | 42.5mm | Φ225mm | 3.5mm |
| DN150 | Φ159mm | 4.5mm | 41.6mm | Φ250mm | 3.9mm |
| DN200 | Φ219mm | 6.0mm | 43.1mm | Φ315mm | 4.9mm |
| DN250 | Φ273mm | 7.0mm | 40.4mm | Φ365mm | 5.6mm |
3.2 大口径规格型号（DN250-DN1200）
| 公称直径 | 工作钢管外径 | 工作钢管壁厚 | 保温层厚度 | 外护管外径 | 外护管壁厚 |
|---|---|---|---|---|---|
| DN250 | Φ273mm | 7.0mm | 57.2mm | Φ400mm | 6.3mm |
| DN300 | Φ325mm | 7.0mm | 40.5mm | Φ420mm | 7.0mm |
| DN300 | Φ325mm | 7.0mm | 55.5mm | Φ450mm | 7.0mm |
| DN350 | Φ377mm | 7.0mm | 53.7mm | Φ500mm | 7.8mm |
| DN400 | Φ426mm | 8.0mm | 53.2mm | Φ550mm | 8.8mm |
| DN450 | Φ478mm | 8.0mm | 52.2mm | Φ600mm | 8.8mm |
| DN500 | Φ529mm | 9.0mm | 53.2mm | Φ655mm | 9.8mm |
| DN600 | Φ630mm | 9.0mm | 54mm | Φ760mm | 11.0mm |
| DN700 | Φ720mm | 10.0mm | 53mm | Φ850mm | 12.0mm |
| DN800 | Φ820mm | 10.0mm | 53.5mm | Φ955mm | 14.0mm |
| DN900 | Φ920mm | 10.0mm | 53.5mm | Φ1055mm | 14.0mm |
| DN1000 | Φ1020mm | 12.0mm | 52.5mm | Φ1155mm | 15.0mm |
| DN1200 | Φ1220mm | 14.0mm | 63mm | Φ1380mm | 17.0mm |
提示：以上为常用规格型号，特 殊规格可根据工程需求定制生产。保温层厚度根据介质温度、埋设深度、热损失要求等因素确定。
四、选型指南
4.1 按介质温度选型
| 介质温度 | 产品类型 | 保温层厚度 | 典型应用 |
|---|---|---|---|
| ≤80℃ | 普通型直埋管 | 25-40mm | 生活热水、低温供热 |
| 80℃~120℃ | 标准型直埋管 | 35-55mm | 城镇供热一次网、二次网 |
| 120℃~140℃ | 高温型直埋管 | 50-70mm | 高温蒸汽、工业热力 |
| ≥140℃ | 超 高温型直埋管 | 60-100mm | 电站蒸汽、石化工艺 |
4.2 按压力等级选型
| 压力等级 | 设计压力 | 钢管材质 | 适用场景 |
|---|---|---|---|
| 低压（PN10） | ≤1.0 MPa | Q235B 螺旋缝钢管 | 低温热水、空调水 |
| 中压（PN16） | ≤1.6 MPa | Q235B 无缝钢管 | 城镇供热管网 |
| 高压（PN25） | ≤2.5 MPa | 20#无缝钢管 | 高温高压蒸汽 |
| 超 高压（PN40） | ≤4.0 MPa | 20G 锅炉钢管 | 电站蒸汽管道 |
4.3 按外护管材质选型
| 外护管类型 | 材料 | 特点 | 适用环境 |
|---|---|---|---|
| HDPE 外护管 | 高密度聚乙烯 | 韧性好、耐腐蚀、成本适中 | 一般土壤环境 |
| 玻璃钢外护管 | 玻璃纤维增强塑料 | 强度高、耐高温、耐腐蚀 | 腐蚀性土壤、高温工况 |
| 不锈钢外护管 | 304/316L 不锈钢 | 耐腐蚀、美观、成本高 | 强腐蚀环境、外露管道 |
4.4 选型计算示例
工程条件：
介质温度：120℃
环境温度：-10℃（冬季最 低）
管道规格：DN200
埋设深度：1.5m
允许热损失：≤30 W/m
选型步骤：
确定保温层厚度：根据温度差和热损失要求，查表得保温层厚度≥45mm
确定钢管壁厚：根据设计压力 1.6MPa，查 GB/T 8163 得壁厚≥6mm
确定外护管：一般土壤环境选择 HDPE 外护管，厚度≥3.5mm
最终选型：Φ219×6 工作钢管 + 45mm 保温层 + Φ315×3.5 外护管
五、施工规范要点
5.1 管道连接
工作钢管采用焊接连接，焊缝质量符合 GB 50236 要求
外护管采用热熔对接或电熔连接
接口保温采用现场发泡，密度≥60kg/m³
接口外护采用热收缩带，搭接宽度≥50mm
5.2 管道敷设
沟槽底宽：管外径 + 两侧各 0.5m 工作面
垫层厚度：100-150mm 细砂或细土
管道中 心线偏差：≤10mm
管底标高偏差：≤±10mm
5.3 质量检验
外护管外观：无裂纹、凹陷、气泡
保温层密度：≥60kg/m³
接口电火花检测：15-20kV 无击穿
焊缝无损检测：按设计要求进行
六、常见问题与处理
| 问题现象 | 可能原因 | 处理措施 |
|---|---|---|
| 外护管开裂 | 材料老化、外力损伤 | 修补或更换破损段 |
| 保温层进水 | 接口密封不严、外护管破损 | 查找漏点、排水干燥、重新密封 |
| 管道位移 | 土壤沉降、热胀冷缩 | 增设固定墩、补偿器 |
| 热损失过大 | 保温层厚度不足、受潮 | 增加保温层、更换受潮段 |
| 外护管变形 | 回填土压力过大、温度过高 | 减轻荷载、改变散热条件 |
七、执行标准
CJ/T 114-2000《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》
CJ/T 155-2001《玻璃纤维增强聚氨酯预制直埋保温管》
CJJ/T 81-2013《城镇供热直埋热水管道技术规程》
GB/T 29047-2012《高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件》
