城镇供热管网中直埋保温管的设计与施工要点

一、产品概述

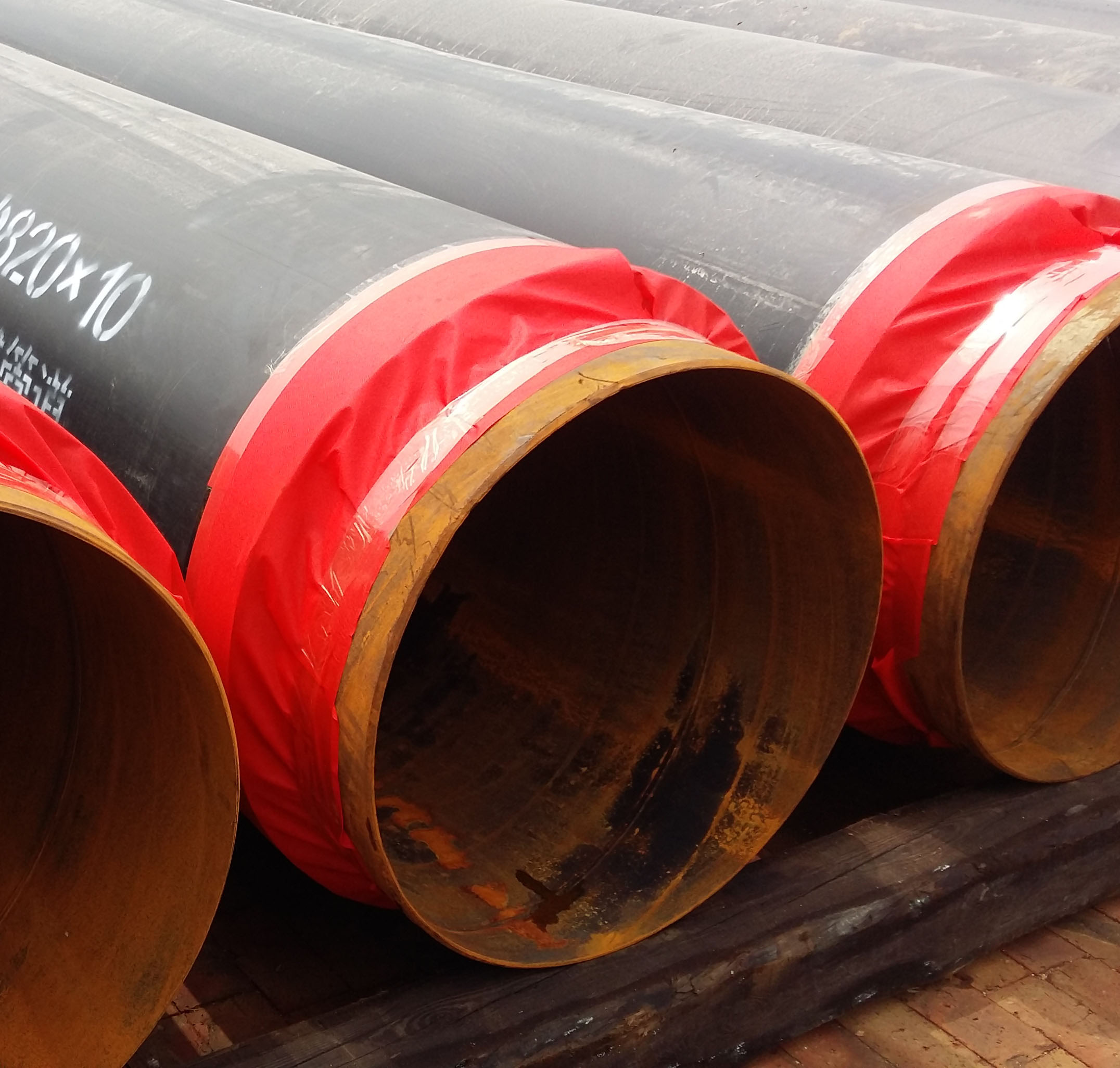

聚氨酯直埋保温管是一种由工作钢管、聚氨酯保温层和高密度聚乙烯外护管组成的复合管道结构，由河间市亿隆建材有限公司生产销售。该产品采用"管中管"发泡工艺，将聚氨酯硬质泡沫均匀填充在工作钢管与外护管之间，形成连续、致密的保温层。

直埋保温管应用于城镇集中供热管网、石油输送管道、化工管道等工程领域。其结构特点是将保温层与外护管在工厂预制完成，现场只需进行管道连接和接头保温处理，可大幅缩短施工周期，降低工程成本。与传统地沟敷设方式相比，直埋敷设可减少土方开挖量 60% 以上，具有较好的经济效益和社会效益。

二、结构组成与性能特点

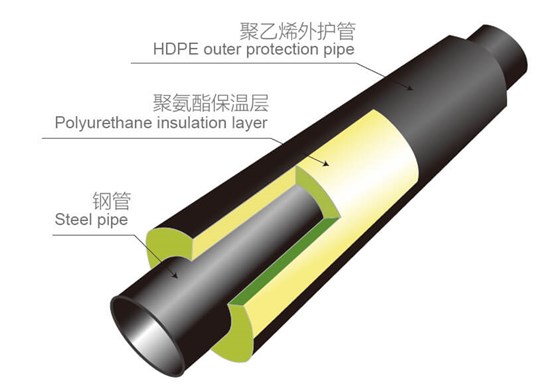

1. 三层结构设计

工作钢管：根据输送介质温度选择无缝钢管或螺旋焊管，常用材质为 Q235B、20#钢，管径范围 DN25-DN1200。

聚氨酯保温层：采用硬质聚氨酯泡沫塑料，密度 60-80kg/m³，导热系数≤0.033W/(m·K)，长期使用温度 -50℃~140℃。保温层厚度根据介质温度、土壤温度和允许热损失计算确定，一般为 30-80mm。

外护管：采用高密度聚乙烯（HDPE）或玻璃钢，具有良好的机械强度、耐腐蚀性和抗老化性能。HDPE 外护管密度≥940kg/m³，拉伸强度≥20MPa，断裂伸长率≥350%。

2. 性能特点

三、技术参数

项目	单位	技术指标	执行标准
保温层密度	kg/m³	60-80	GB/T 29047
导热系数 (50℃)	W/(m·K)	≤0.033	GB/T 29047
抗压强度	MPa	≥0.3	GB/T 29047
吸水率	%	≤10	GB/T 29047
外护管拉伸强度	MPa	≥20	GB/T 29047
外护管断裂伸长率	%	≥350	GB/T 29047
轴向剪切强度	MPa	≥0.12	GB/T 29047
使用温度范围	℃	-50~140	GB/T 29047

四、设计要点

1. 管径与保温层厚度选择

根据输送介质温度、流量、允许温降和土壤温度，通过热力计算确定保温层厚度。一般原则：介质温度越高、允许热损失越小，保温层厚度越大。常用管径 DN25-DN1200，保温层厚度 30-80mm。

2. 敷设方式选择

无补偿直埋：适用于管径≤DN500、介质温度≤120℃的工况。利用土壤摩擦力和管道自身强度吸收热膨胀，只需设置补偿器。

有补偿直埋：适用于大管径或高温工况。通过设置波纹补偿器、方形补偿器等吸收管道热膨胀，确保稳定运行。

3. 接头保温设计

管道连接处的接头保温是直埋管网的关键环节。应采用与主管道相同的保温结构和材料，确保保温连续性和防水性能。常用接头方式：电热熔套、收缩套、玻璃钢外护等。

五、施工要点

1. 沟槽开挖

按设计标高和坡度开挖沟槽，槽底宽度应满足管道安装和回填要求。槽底应平整、无石块，局部超挖应用细土回填夯实。

2. 管道敷设

管道下沟前应检查外护管完整性，发现破损及时修补。管道敷设应保持设计坡度，允许偏差±10mm/10m。多根管道平行敷设时，应保持设计间距。

3. 管道连接

工作钢管采用焊接连接，焊缝质量应符合《现场设备、工业管道焊接工程施工规范》要求。焊接完成后进行无损检测，合格后方可进行接头保温。

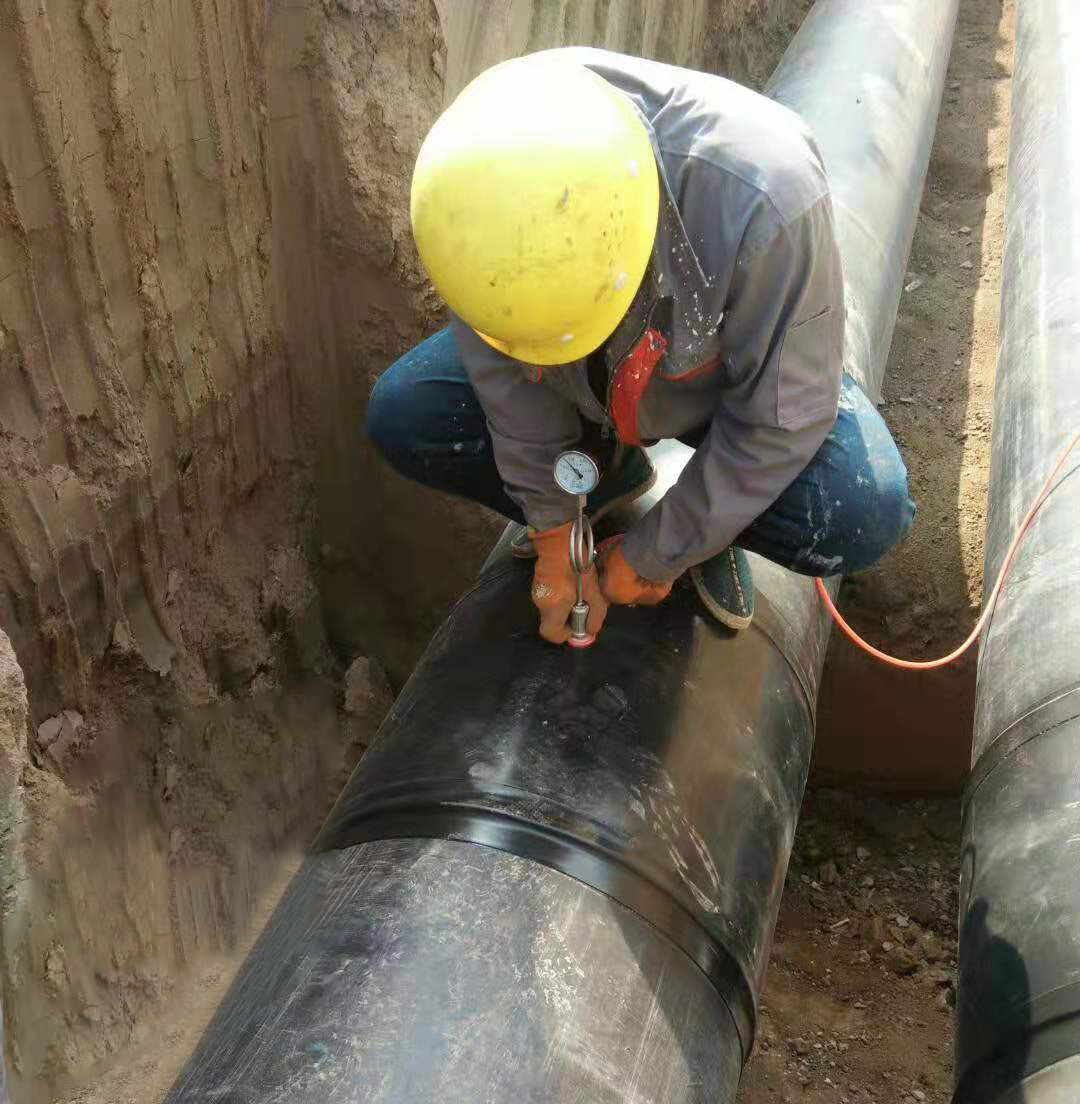

4. 接头保温

清理接头区域，安装外护套管，注入聚氨酯泡沫。发泡应饱满、密实，无空洞。外护套管与主管外护管应采用电热熔或收缩套连接，确保防水性能。

5. 回填与验收

管道两侧及管顶 0.3m 范围内应用细土回填，不得含有石块、砖块等硬物。回填应分层夯实，每层厚度≤0.3m。工程完成后按《城镇供热管网工程施工及验收规范》进行验收。

六、公司简介与联系方式

河间市亿隆建材有限公司是一家专业从事聚氨酯保温材料研发、生产、销售和服务的企业。公司位于河北省河间市，有半自动化的生产设备和有经验的技术团队，可生产 DN25-DN1200 规格的聚氨酯直埋保温管，年产能 100 万米。

公司严格执行 GB/T 29047《高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件》标准，所有产品均经检验合格。我们可为客户提供产品设计、技术指导、施工支持等服务。
