碳硅铝（镍）复合板三代复合柔性密封装置

回转窑密封装置无论是窑头密封还是窑尾密封，在烧成系统中都起着连接固定件和回转件之间的密封作用。烧成系统是热工作环境，以窑尾为例，不仅存在着高温、高粉尘、负压工艺环境，窑尾筒体同时存在回转、摆动、轴向窜动等综合复杂的活动，而且在使用过程中不可避免存在椭圆、弯曲等变形。回转过程中回转部件和固定部件间存在不断变化的轴向、径向、环向三维间隙。当密封装置不好时，便会有冷风进入，从而增加了系统的废气量，减少了合理条件下烟气的通过量，并且增加了系统的热耗。漏风、漏灰和工艺操作的不稳定导致了产量减少和质量下降，给水泥生产企业带来经济损失，并且增加生产成本。

要解决漏料先解决漏风。我公司生产的回转窑密封装置采用双柔性复合结构，这种结构能解决回转窑在高温使用状态下产生的变形、筒体偏摆和偏心等问题。所以回转窑密封装置采用柔性、耐高温复合材料，比其他材料有很好的优势。在窑尾温度达到1000℃时扔能保持良好的机械性能，从而保证良好的密封效果。

2019年本着环保、节能、方便维修等因素，我公司针对回转窑窑头、窑尾密封情况，研制出第三代复合双柔性密封装置，此密封装置是一种特殊的新型耐高温、耐磨损的半柔性材料，做成密闭的整体形椎体，能很好的适应回转窑端部的复杂运动，使用时其一端密闭地固定在窑尾烟室及窑头罩上，另一端用张紧装置柔性的张紧在回转窑的筒体上，避免了回转窑轴向、径向和环向间隙，实现了无间隙密封，并且内部辅助设置了自动回灰和反射板装置，结构十分科学，密封效果非常好。该密封装置实现了柔性合围方法，集迷宫式、摩擦式、鱼鳞片式密封为一体，博采所长，充分发挥材料特性优势，突出刚性密封挡料、柔性密封隔热挡风的特点，使得动、静密封体在设备有限活动区域内，发挥出良好稳定的功能效果。

经使用我公司新型密封装置，作用效果十分突出：

（1）  窑头部漏风量较原来减少了85%以上，相应降低了冷却机机尾进风量，降低了冷却效果，出料温度下降了30℃。

（2）  尾部漏风量大大减少，基本上解决了电收尘的结露现象，排烟机的风门开设度下降了3%，达到节能和减磨的目的。

  岗位环境大有改观，实践证明，新型复合柔性密封技术在回转窑系统中应用，基本上解决了以往因窑体本身形位公差的变化，给密封带来的负面影响，减轻了操作维护和检修工作的强度，运行成本大大降低。检修前仅打开张紧装置，拆掉压板既可进行柔性密封体的更换。

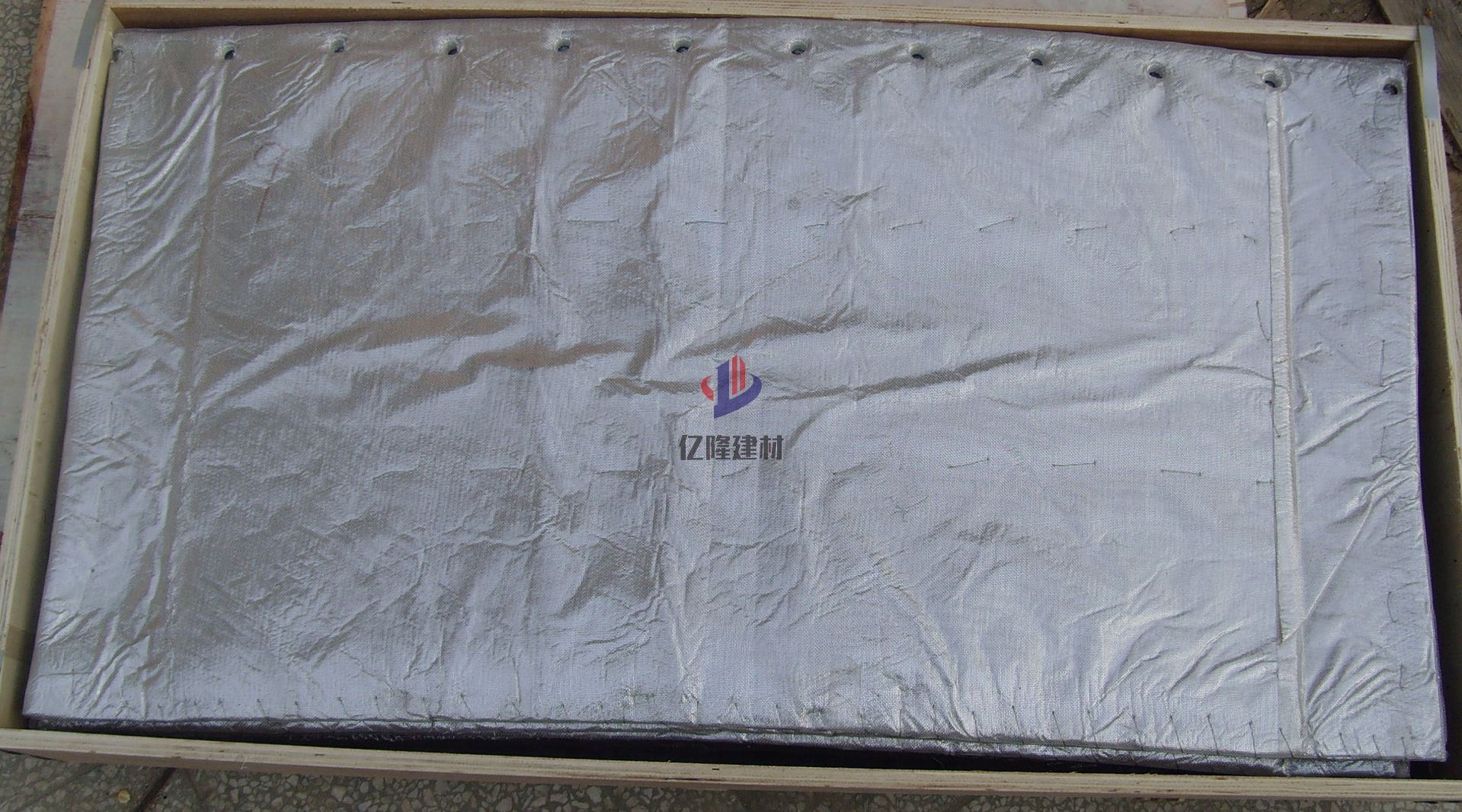

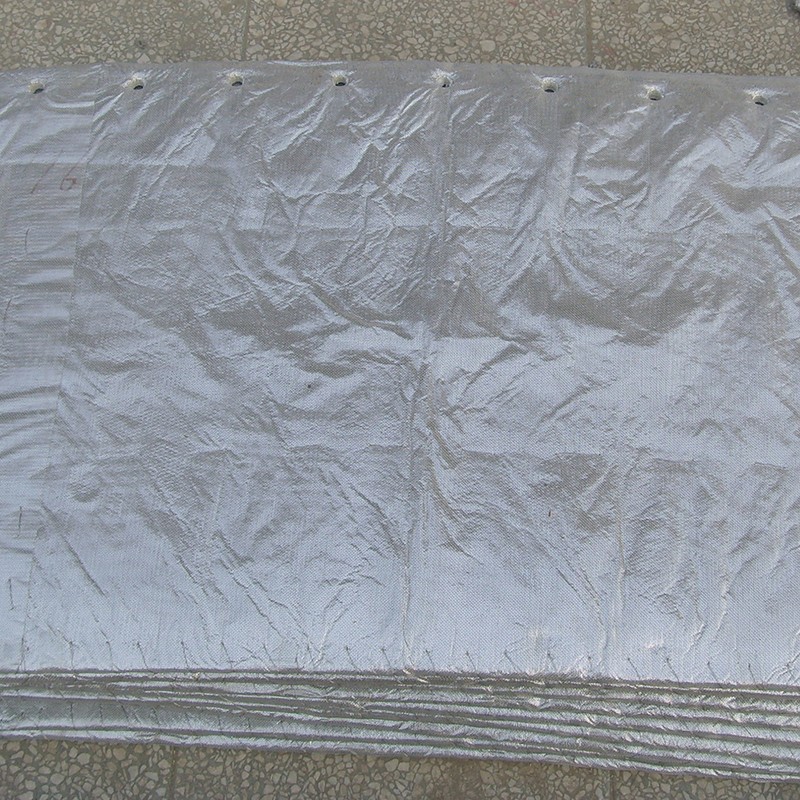

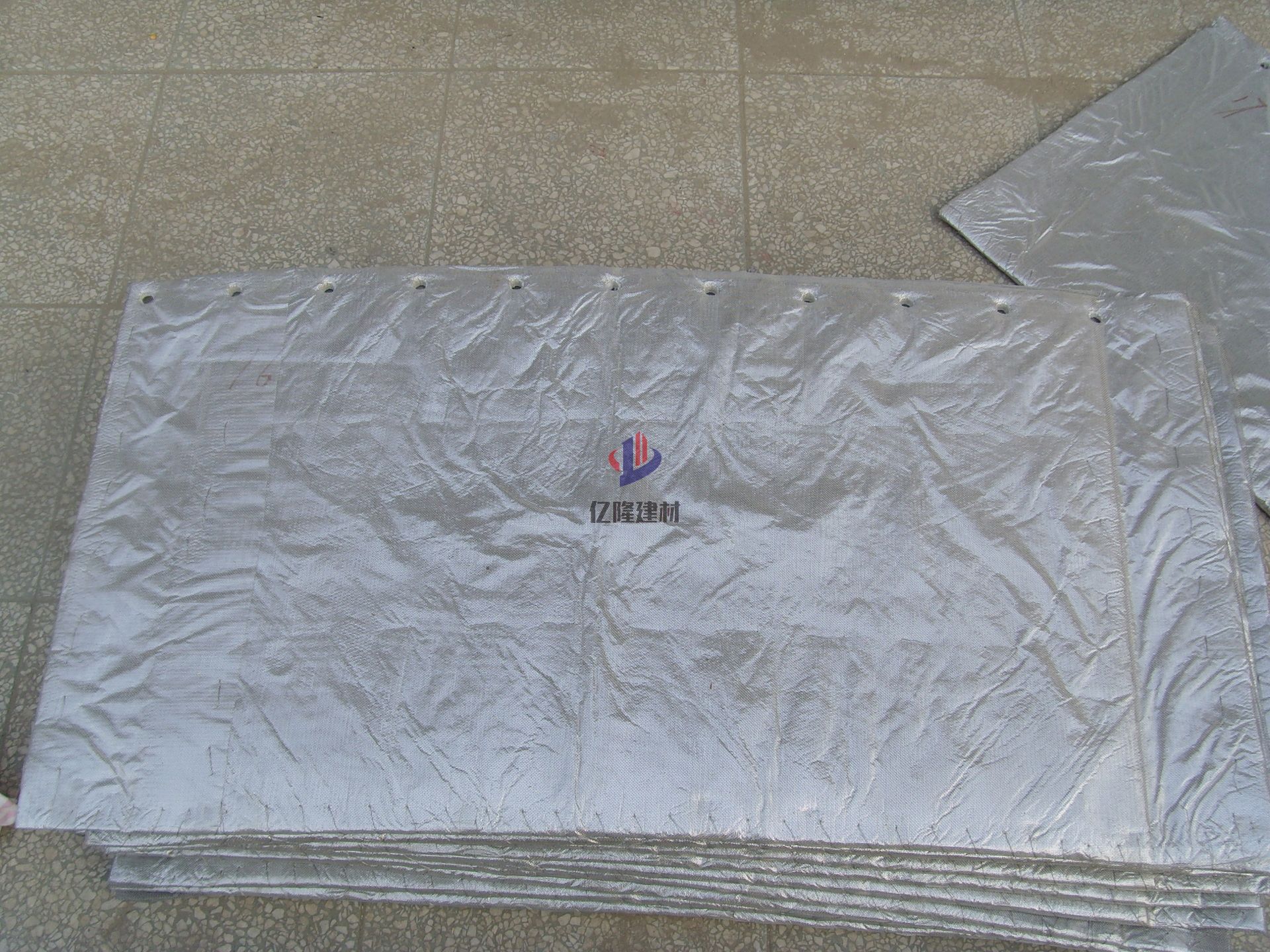

碳硅铝复合板技术参数

使用温度 1000-1300℃

耐磨性能 0.5%加压反复打磨1000次失重0.5kg

抗张强度 ≤20kg/cm

吸湿反应 吸湿后不分层、不裂开

导热系数 0.064W/mk
