聚氨酯保温材料是一种优异的保温材料。硬质聚氨酯具有质量轻、导热系数低、耐热性好、耐老化、容易与其它基材黏结、燃烧不产生熔滴等优异性能，在欧美国家广泛用于建筑物的屋顶、墙体、天花板、地板、门窗等作为保温隔热材料。欧美等发达国家的建筑保温材料中约有49%为聚氨酯材料，而在我国这一比例尚不足10%。

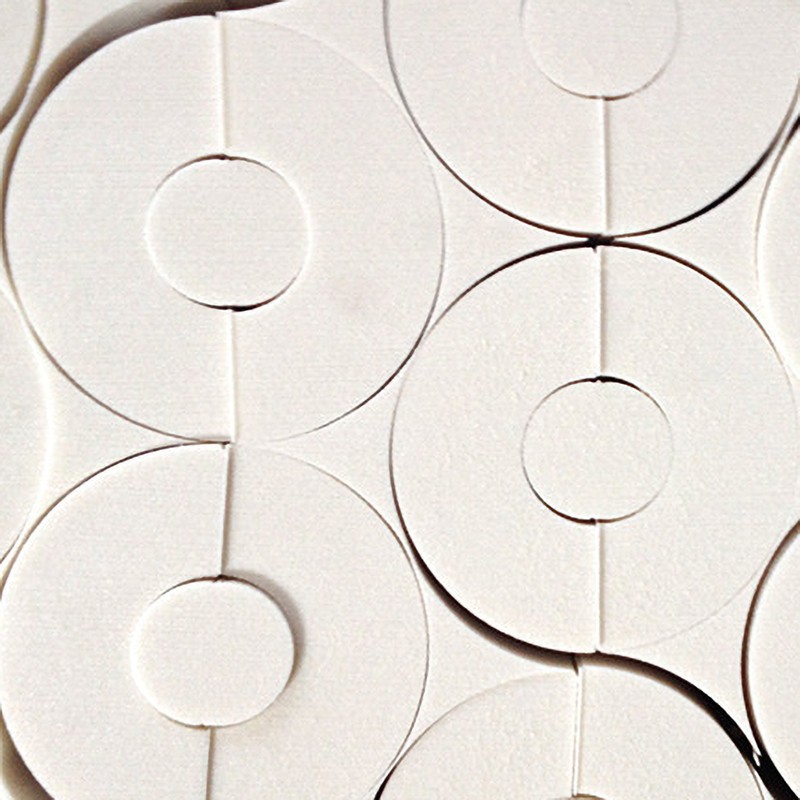

强度硬质聚氨酯泡沫保冷管托,是以多官能度有机异氰酸酯及混合聚醚多元醇为主要原料。在催化剂及多种特殊添加剂存在的条件下,相互作用,经复杂的化学反应制得的一种硬质聚氨酯泡沫塑料。在制品生产过程中,由于选用了特定的较大官能度的聚氨酯原料,及科学选用筛选助剂材料和物料配比,有效地提高了制品抗压强度,而且制得的保冷管托制品理化性能完全可满足应用工艺中各项要求,经有关部门检测,各项指标达到或超过国外同类产品技术水平,其制品具有如下优点:密度高,可根据不同应用场合,密度在~千克/立方进行调节，压缩强度大,可达4~，导热系数0..具有低导热系数,低透湿系数,低吸水率,满足保冷要求。具有耐水解稳定性,抗老化,耐酸碱等化学药品性能优良，不易燃烧,阻燃性满足国家安全要求密度要求；-度-度管托密度在-之间。

聚氨酯保温材料保存方法：

异氰酸酯（俗称黑料）与组合聚醚（俗称白料）的储存是在密封的容器内,隔绝空气、防止吸潮。

异氰酸酯与组合聚醚料桶不应在阳光下暴晒，远离热源，放置阴凉干燥处，料桶如果直立放置时，桶盖上不得积水!如果整桶料不能一次用完，在每次使用后立即盖紧桶盖，防止水汽、杂质进入桶内而影响质量。如果使用两个以上牌号组合聚醚时，应分牌号堆放，并有明显标志。加入普通阻燃剂的组合聚醚存放时间不应太长，当天配制当天使用，否则易造成变质影响发泡质量。

防火等级国家防火建筑材料质量监督检验中心检测，聚氨酯（PUR）板防火等级达到B1级，聚氨酯外墙保温防火系统达到国家防火标准A级，高温下不熔滴，不软化，不扩散火焰穿透，从根本上解决外保温火灾的发生。

聚氨酯泡沫塑料是一种聚合物泡沫材料,其力学性能不仅与聚氨酯基体的力学性能以及泡沫塑料的密度有关,而且与其泡孔结构有密切关系。闭孔率、孔径及孔径分布和泡孔壁厚描述了泡沫塑料泡孔结构的三个主要特征。采用自由发泡和模塑发泡两种工艺,通过改变配方和工艺条件制备了不同泡孔结构的硬质聚氨酯泡沫塑料;利用二维图像分析或仪器测定方法对材料的孔径及孔径分布、泡孔壁厚和闭孔率进行了表征;进行了材料的准静态压缩性能测试和冲击性能测试。硬质聚氨醋泡沫塑料具有许多优良的物理、加工等特性,已被广泛应用于许多领域。但是,由于它的力学性能较低,限制了它作为承力结构件的应用。作为防护工程应用材料的开发,希望能有效地提高它的力学性能。新的合成工艺现已开发出多种原料和相应工艺技术。

利用填充改性的物理方法在树脂基(环氧、酚醛和不饱和聚酷等)纤维和微粒复合材料中得到了广泛的应用,制成的复合材料具有高的比强度、刚度,易成型等性能，但将这一方法应用于硬质聚氨醋泡沫塑料的研究工作则不多见有待进一步开发。

聚氨酯在保冷环境中的使用

冷库的聚氨酯泡沫材料在剧烈的温度变化或长期处于较低温度时会出现尺寸的变化（一般为收缩），尺寸的变化常体现为泡沫开裂或脱落，而这些必然会影响冷库的正常使用。除了经常性做好模拟的性能检测外，更注重在选择优质材料方面的控制：①特种高官能度聚醚复配使用，使泡沫形成立体网状结构，大大提高了泡沫耐低温性能；而目前喷涂料常使用的聚醚中含有大量二官能度成分，反应后形成的大量的线性分子结构在低温情况下很难稳定；②高官能度交联剂的使用也大大提高了泡沫的尺寸稳定性；③其选用的聚醚，生产阶段采用强碱催化，反应彻底，使聚醚保持较高反应率（即在与黑料接触时能反应的较为完全）；某些厂商为了达到泡沫表观不产生变形现象而向发泡料中添加了可开孔组分，降低了泡沫闭孔率，达到了稳定尺寸的效果，但这却牺牲了聚氨酯冷库保温材料泡沫的保温性能。
