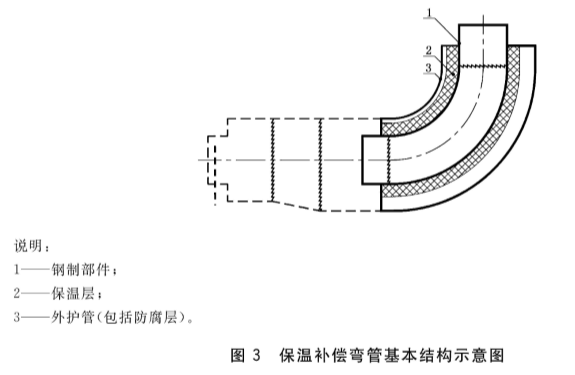

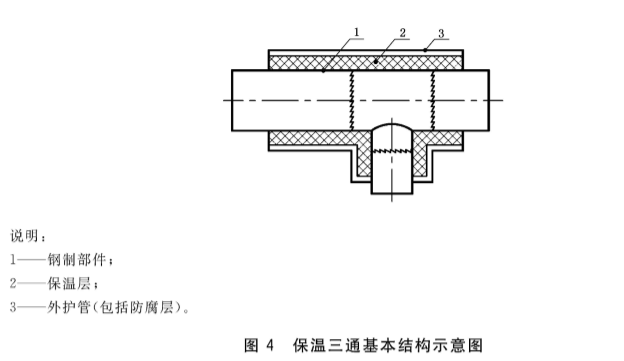

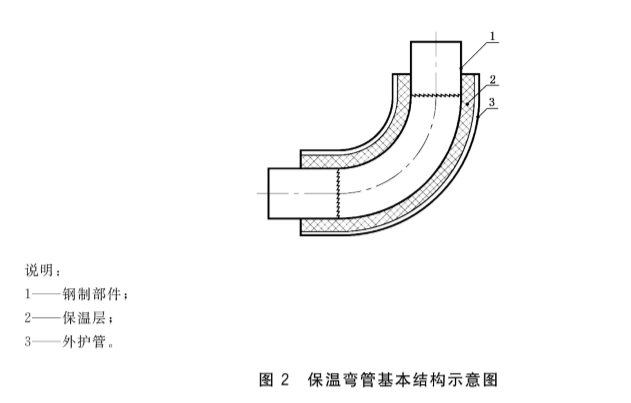

钢套钢蒸汽保温管，钢套钢保温管疏水装置及钢套钢保温弯头、钢套钢保温三通、钢套钢保温变径。

     钢套钢保温管的保温层可采用单一绝热保温材料层或多种绝热保温材料的复合层（复合保温层中可含空气层和铝箔反射层），保温层材料接缝处应相互错缝，内外层应相互压缝，所有缝隙间应密实嵌缝，利用不锈钢紧固钢带将保温材料分段捆扎在工作管外表，当管道运行受热膨胀时，保温层材料与工作管通过支座在钢外护管中一起移动。根据蒸汽介质的中温、高温以及超高温等条件，可采用憎水型硅酸铝针刺毯/纤维毡或二氧化硅气凝胶纳米保温绝热毡等耐高温保温材料作为首层保温层来达到耐高温要求。

     采用滑动导向支座代替传统的支架，会更加有利于工作钢管在外套钢管内的自由伸缩，而且滑动支座与钢管之间采用特殊材料隔热措施，有效地解决了管道的热桥问题，滑动支座处的外保护层的表面温度较低，不会破坏管道的防腐层，保证了管道局部不会发生腐蚀破坏。

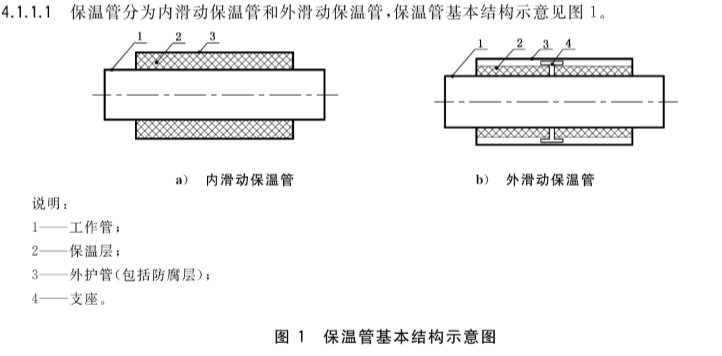

钢套钢保温钢管,分为内滑动保温管和外滑动保温管。适用于输送蒸汽介质工作压力小于或等于2.5MPa，温度小于或等于350℃的直接埋地钢制外护蒸汽保温管。钢套钢保温钢管和管路附件基本结构为工作管--保温层-外护管-防腐层。

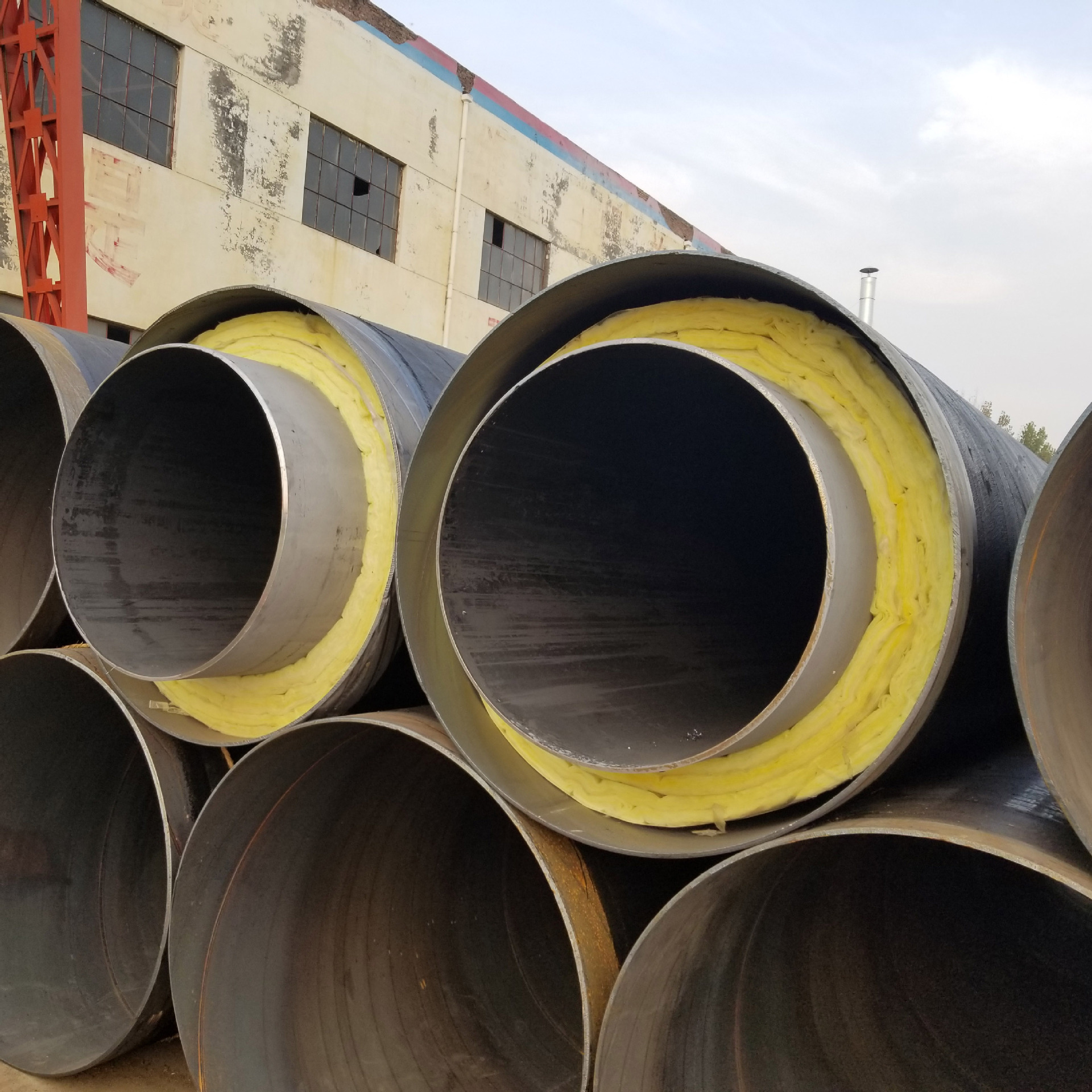

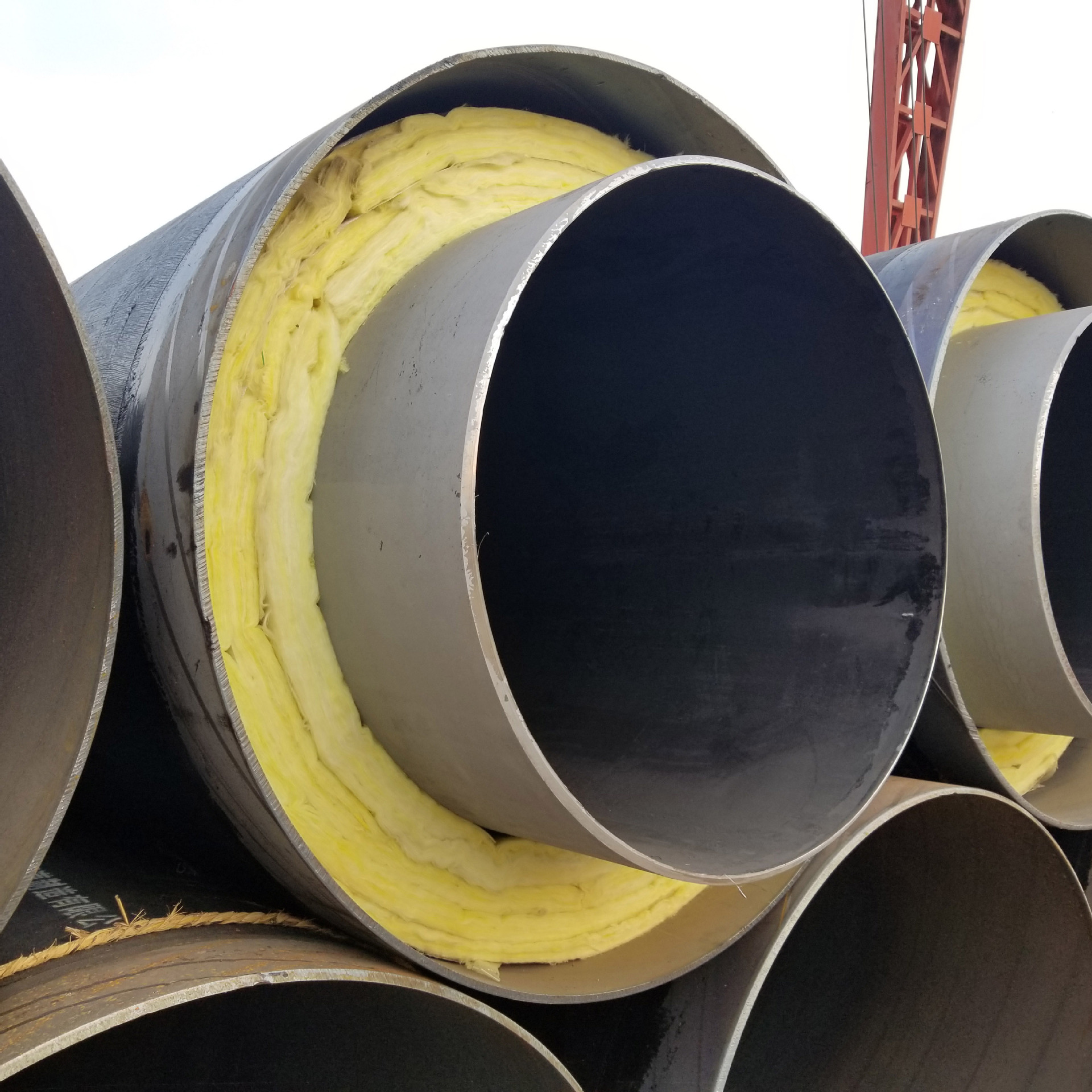

1、内滑动式：保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。 2、外滑动式：保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。

结构机理

1.防腐层：保护外钢管避免腐蚀物腐蚀钢管，延长钢管使用寿命。

2.外护钢管: 保护保温层免受地下水侵蚀，支撑工作管并能承受一定的外部荷载，保证工作管正常工作。

3.聚氨酯泡沫层: 保证介质温度，保证外护管表面保持常温。

4.阻隔、反射层: 保证有机泡沫材料不进入无机硬质耐高温层；反射耐高温层部分热量。

5.无机硬质保温层：耐高温，保证与有机保温层之间的界面温度，保证泡沫不被炭化。

6.减阻层: 保证工作钢管热胀冷缩自由运动。

7.工作钢管：保证输送介质正常流动。

保温层机构可采用单一保温材料层或多种保温材料的复合层。复合层中可含空气层、辐射隔热层等。
